2. krok = U, V - - - ® Š, D
Důvod volby
obecné polohy kužele spočívá ve skutečnosti, že území bývalé
republiky nebylo protáhlé podél zeměpisné rovnoběžky, ale poněkud
stočené ve směru SZ – JV. ČSR ležela v rovnoběžkovém pásu širokém 3’
20” (370 km), a kdybychom zvolili normální polohu kuželového
zobrazení, činilo by, pro maximální vzdálenost os střední rovnoběžky
jo,
vliv délkového zkreslení +42 cm / km. Křovák našel empiricky
(kružítkem na globu), že bývalou ČSR je možné sevřít do nejužšího
pásu kartografických rovnoběžek o šířce 2o 31’. Tím se
zmenší maximální vzdálenost od střední rovnoběžky na 140 km a vliv
délkového zkreslení klesne na okrajích na +24 cm / km
Při
definitivní úpravě byla jako základní rovnoběžka zvolena
kartografická rovnoběžka o šířce Šo = 78o
30’ a okrajové kartografické rovnoběžky mají hodnoty Š1
= 77o 13’ a Š2 = 79o 44’.
Základní rovnoběžka Šo je kolmá na zeměpisný poledník
lA = 42o
30’ východně od Ferra v bodě A, který má zeměp
VK = Vo = 42o 31’ 31,417 25”
Pro transformaci sférických souřadnic na kartografické se využije vět sférické trigonometrie (sinová a kosinová věta). |
3. krok = Š, D ® r, e
Referenční Gaussova koule byla dále konformně zobrazena na kužel obecně položený. Protože základní rovnoběžka jo = 49o 30’ má poměrně značnou hodnotu, bude kužel plochý a vrchol kužele V je vzdálen od kartografického pólu K jen přibližně 131 km.
Zobrazovací rovnice lze vyjádřit vztahem
Konstanty ro a n byly zvoleny pro jednu nezkreslenou rovnoběžku Šo = 78o 30’ a tedy platí:
ro = R . cotg Šo n = sin Šo.
Takovouto
volbou konstant dostáváme mimo nezkreslenou rovnoběžku Šo
délkové zkreslení m větší než 1, přičemž na okrajích pásu by činilo
asi + 20 cm /
ro = 0,999 . R . cotg Šo.
Tímto obratem se zredukuje délkové zkreslení na základní rovnoběžce Šo, kde bude:
a klesne tedy o jednu desetitisícinu. Na okrajových rovnoběžkách (kartografických) klesne délkové zkreslení na jednu polovinu původní hodnoty, tj. m = 1,0001. Je to v podstatě to samé, jako kdybychom pro naše území zvolil sečný kužel, což by samozřejmě vedlo k dvěma nezkresleným rovnoběžkám, které mají kartografické šířky
Š1 = 79o 18’ 03” Š2 = 77o 40’ 50”.
Délkové zkreslení je možné vyčíslit jedním z následujících způsobů : a) podle rovnice
kam ovšem dosazujeme do jmenovatele původní (nezmenšený) poloměr koule;
b) lineární interpolací z Křovákových zobrazovacích tabulek II. díl, kde však tabelovaná hodnota m značí jednu šestinu reciproké hodnoty, tedy:
c) pomocí řady m = 0,999 9 + 0,000 122 82 . Dr2 – 0,000 003 15 . Dr3 + 0,000 000 18 . Dr4 kde Dr = r – ro a hodnotu dosazujeme ve stovkách km.
|
4. krok = r, e - - - ® X, Y
Pravoúhlá
soustava rovinných souřadnic je umístěna tak, že osu X tvoří přímý
obraz základního poledníku (l
= 42o 30’ východně od Ferra) a její kladný směr
Transformaci provedeme dle známých vztahů :
X = r . cos e Y = r . sin e |
Zkreslení délek
Ze způsobu
řešení konformního kuželového zobrazení vyplývá, že referenční koule
se konformně zobrazí na kužel obecně položený. Z důvodu značného
zkreslení na základní rovnoběžce Š0 bude kužel
plochý a vrchol V je vzdálen od kartografického pólu K

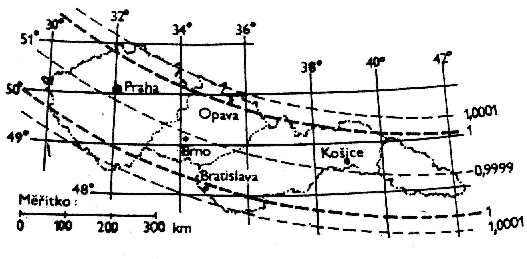

jen přibližně 131 km. Mimo nezkreslenou rovnoběžku (m =
1,0000) by bylo všude zkreslení kladné a větší než 1 (maximálně
1,0002). Proto byly z důvodu eliminace tohoto zkreslení zavedeny dvě
nezkreslené rovnoběžky, tím pádem zkreslení kleslo na polovinu, a
nabývá kladných i záporných hodnot (od -10 cm do +14 cm na 1 km).
Např Splňuje se zde výhoda jediné soustavy souřadnic. Velmi malé je zkreslení délek od -100 do +142 mm/ 1 km, jaké vyžaduje katastrální mapování. Elipsoid se zobrazuje napřed na konformní kouli a tato na šikmý kužel. Prvně publikováno ve Zprávách veřejné služby technické v roce 1922.
Spolu s návrhem
normálního kuželového zobrazení kpt. VZÚ L. Beneše (návrh se nakonec
neujal)
Jednotná síť byla rychlým tempem zhušťována v místech nového mapování. Vojenský zeměpisný ústav k tomu použil Benešova normálního kuželového zobrazení, ve kterém do r. 1933 zhotovil nové mapy 1 : 20 000 v částech Opavska, Brd a Kremnice - asi 1 630 km2 a 1 : 10 000 v oblasti Milovic, části Ostravska a Březových hor - asi 1 394 km2.
Naopak, civilní správa prováděla civilní výpočty v Křovákově zobrazení a průběžně hotovila nové podrobné mapy v měřítku 1 : 2 000 a 1 : 1 000. Jejich rámce byly rovnoběžné s osami souřadnic. Pro Křovákovo zobrazení byly vydány zobrazovací tabulky; k témuž účelu Křovák dříve sestavil 12 - ti místné tabulky goniometrických funkcí.
Civilní triangulace a mapování pokračovaly rychleji než vojenské. Aby se výsledky daly snadno využít i pro nové vojenské mapy, v roce 1933 opustilo MNO normální kuželové zobrazení a zavedlo rovněž souřadnicovou soustavu Křovákova zobrazení.
O tom, že
Křovákovo zobrazení má bezesporu menší délkové zkreslení, než
|
